AGT-IT图像融合器级联实现8K×4K超高清融合的解决方案

一、概述

随着技术的发展和对高清晰图像的要求，高清信号已成为展览展示、多媒体会议等领域应用的首选，从2013年底起4K、8K超高清快速成为各行业视频应用的热点。ATER一直致力于4K、8K超高清图像处理技术的攻关和超高清系列产品的研发，近期在全球超高清视频处理领域率先推出支持标准4K×2K、8K输入和融合输出4K×2K、8K的超高清一体融合系统，为各细分行业应用增加了8K×4K专业的呈现解决方案，努力通过创新驱动，为我们的专业用户创造价值。ATER结合自身对大屏幕图像显示与智能控制的多方面的技术积累，集中运用智能化控制手段、多媒体表现手段等大量现代展示设备，采用超高清大屏融合显示系统，实现企业品牌形象宣传、产品宣传、媒体信息发布等不同的功能。

二、系统需求分析

需要实现一个超高清8K×4K画面的融合显示，具体如下：

1、需要4×4阵列共16台高清投影实现UHD 8K×4K融合显示。

2、需要实现IPAD无线控制实现整个系统的一键开关和片源播放。

3、设备可随时开机和随时关机，也可长时间运行，随时使用。

三、设备功能描述

设备描述		设备功能描述
输入设备	Duallink-DVI	支持4路DVI信号输入（比如1台带DVI接口或者带Duallink-DVI接口的台式机等），分辨率支持最高支持8K×1.2K，支持范围1024×768—7680×1200；DVI1.0标准，兼容HDMI输入；
	HDMI 4K	支持4路HDMI 4K输入（比如4K播放器或者4K输出的显卡的电脑等），分辨率支持视频最高支持4K×2K，支持范围1024×768~4096×2160,；HDMI1.4A标准，符合HDCP，兼容DVI输入；
输出设备	DVI	16路DVI-I融合输出，支持HDMI，四投影融合最大支持UHD+2K叠图布局，支持高达1080P、4K等分辨率；
控制设备	RS232/485/RJ45/8路弱电控制	支持7路带RS232/485控制的设备接入控制（比如投影等），支持1路RJ45网络控制（比如带TCP/IP控制功能和PJLINK功能等的图像设备或投影）；支持8路弱电控制（比如投影电动幕布等）；
	同步播放控制	通过TCP/IP协议实现多台UHD播放服务器的实时同步；
	自动播放控制系统	通过此系统可实现片源的自动播放；

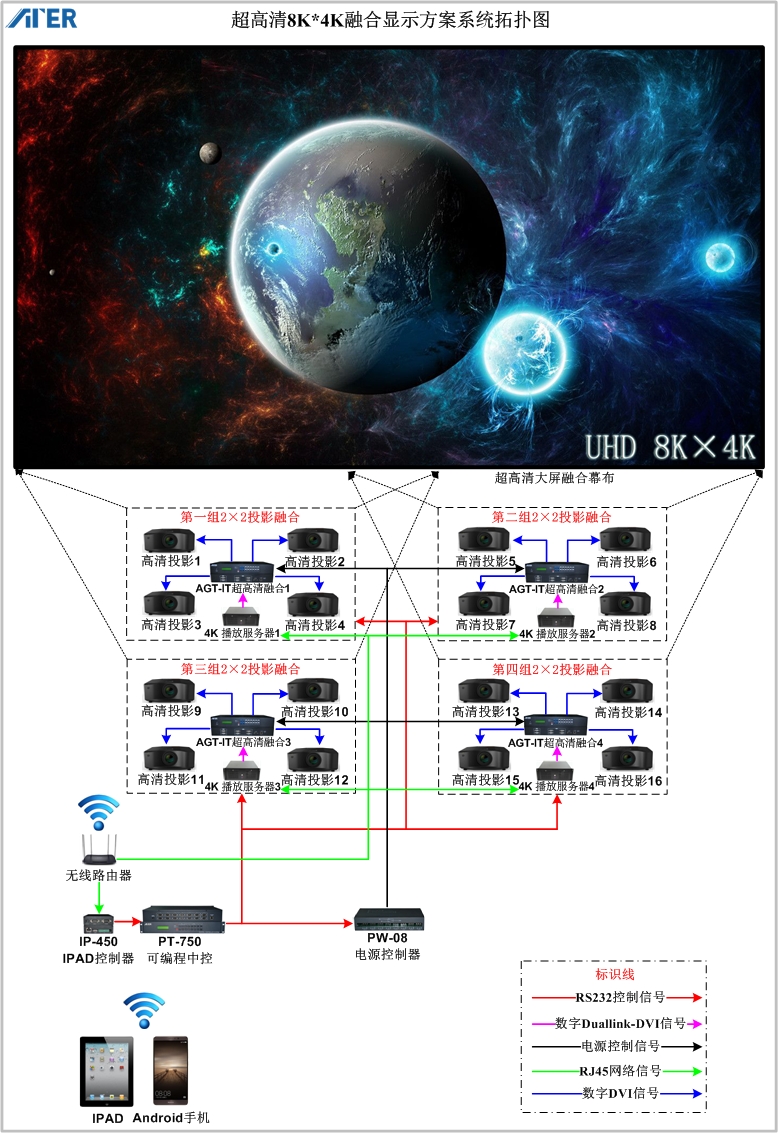

四、系统连接拓扑图

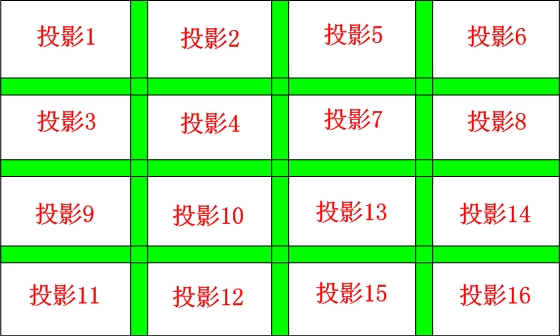

绿色区域为融合带区域：

五、方案功能描述

1、可实现超高清8K×4K融合显示；

2、支持8路超高清输入，也可是普通高清输入，支持16路高清输出融合；

3、可扩展支持最多两个超高清8K×4K源进行显示，并且可根据实际需求，支持保存多个固定的场景，从而实现固定会议画面场景显示，比如全屏显示、两分屏显示、画中画显示模式，可在IPAD上实现一键切换，并且可实现投影一键开关；

4、支持通过4台超高清播放服务器同时播放片源的四分之一，然后通过融合完全融合还原呈现，并且实现实时同步播放，也支持整个系统一键开关，片源自动播放等；

5、支持除IPAD智能终端外其他的智能终端进行跨平台控制，比如安卓、windows系统等；

6、支持场景无缝、无黑屏切换显示，杜绝闪烁和割裂切换带来的不好感受；

7、纯硬件架构，支持长时间不断电运行；

六、方案清单

序号	产品名称	产品型号	数量	备注
1	图像融合器	AGT-IT	4台	HDMI或者HDMI 4K输入设备4个； DVI或者Duallink-DVI输入设备4个； DVI融合输出设备16个；
2	IP控制器	IP-450	1台	1路RJ45控制，1路RS232/485控制和2路RS232控制；
3	可编程中控	PT-750	2台	13路RS232控制，14路RS232/485控制；
4	电源控制器	PW-08	1台	8路弱电控制接口
5	同步播放控制器			通过TCP/IP协议去控制UHD播放器的同步性
6	投影仪		16台
7	超高清投影融合幕布		1个
8	传输线材		根据需求
9	信号源		根据需求	满足至少 4个HDMI 4K信号源接入，或4个Duallink-DVI接入
