「双绞线矩阵，简约的智慧呈现更真实世界」

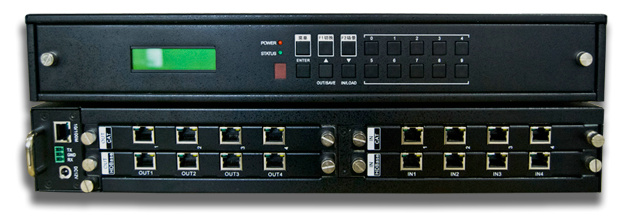

HD-CAT-150是一款模块化的双绞线和HDBaseT矩阵切换器，同时支持双绞线传输转协议和HDBaseT传输协议，兼容HD和UHD数字高清格式。核心是一个可现场配置的1.5U机箱，灵活的板卡设计，用户可通过选配不同板卡，自主构建纯双绞线矩阵、纯HDBaseT矩阵和双绞线HDBaseT混合矩阵。通过普通网线布线，材质轻盈，布线便利，特别针对现今设备繁杂、距离远的工程环境，它是非常有利于提高施工效率，降低施工难度的。

「自主构建双绞线和HDBaseT矩阵」

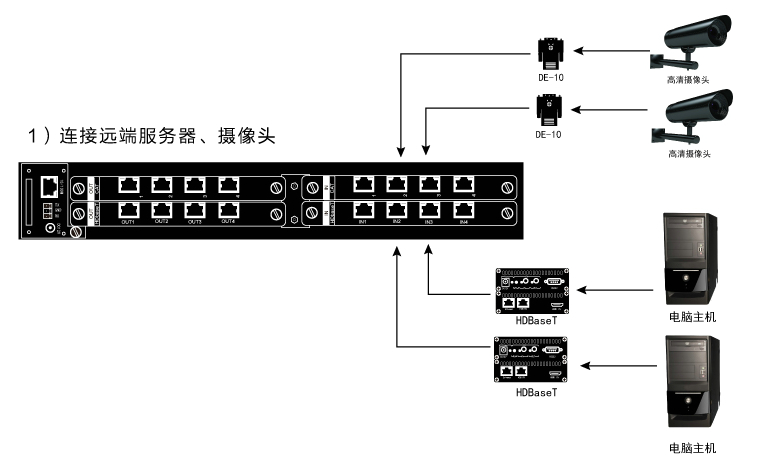

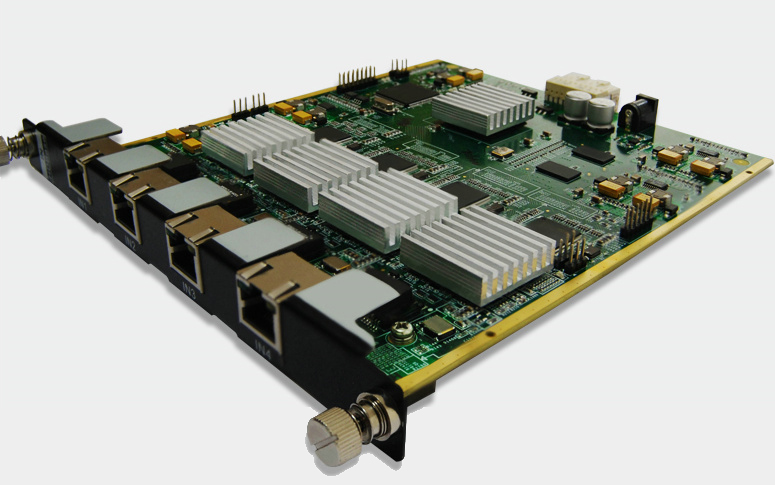

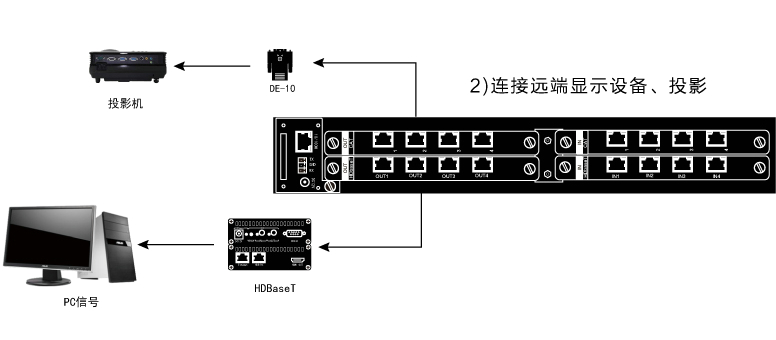

HD-CAT-150提供2个输入板卡插槽和2个输出板卡插槽，支持双绞线和HDBaseT信号卡的自由组合，每张板卡自带4路信号输入或4路信号输出，非常适用于中小型远距离信号的选择切换显示系统，不仅可以实现双绞线信号切换到另一双绞线输出接口，还可将双绞线信号切换到HDBaseT输出接口，HDBaseT切换同样原理

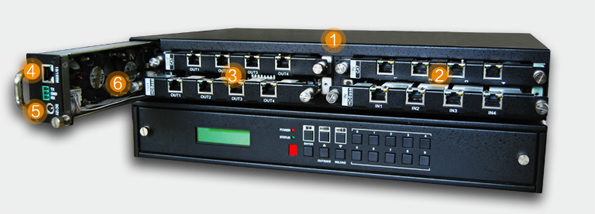

机箱。独特的热插拔卡槽设计能将每张板卡快速排列在其自身的平面上。

输入卡槽。支持双绞线和HDBaseT板卡。

输出卡槽。支持双绞线和HDBaseT板卡。

控制端口。支持RS232/485、TCP/IP控制。

电源。具有强制散热措施，保证系统稳定运行。

风扇。自带温度管理系统，根据温度智能设置风扇转速。

支持HDMI1.4a超高清4K*2K点对点显示，4K超高清分辨率图像通过高清数字交换系统输到4K超高清显示设备上进行显示，无压缩，无损失。4K超高清具有800万之多的像素点，是1080p全高清分辨率的4倍，是高清720p的8倍，图像更加细腻逼真。

支持各种分辨率HD/UHD信号同时传输显示，对信号进行数字化透明传输，不对图像作任何更改，即时切换，实现720p、1080p、4K等多种数据类型的无缝切换显示。

支持输入OSD标识，OSD内部自带多种颜色标识，以便将来自不同设备的信号进行标识分类，同时可添加信号来源的信息标识，更加方便各种数据的分类管理。

1.面板控制

通过矩阵配置的机架式按键控制面板，随意进行输入输出通道自由调用、切换、以及输出当前状态查看。同时可任意保存当前切换模式，并自由调取，使用方便。

2.软件控制

自带免费控制软件，可安装于windows或Mac上，通过图形化的操作界面简单完成设备的所有切换功能。

3.APP界面控制

内嵌可视化APP应用控制界面，用户可通过IOS终端、Android终端、windows终端进行访问控制，让身边的每个智能终端瞬间成为可视化控制面板。
